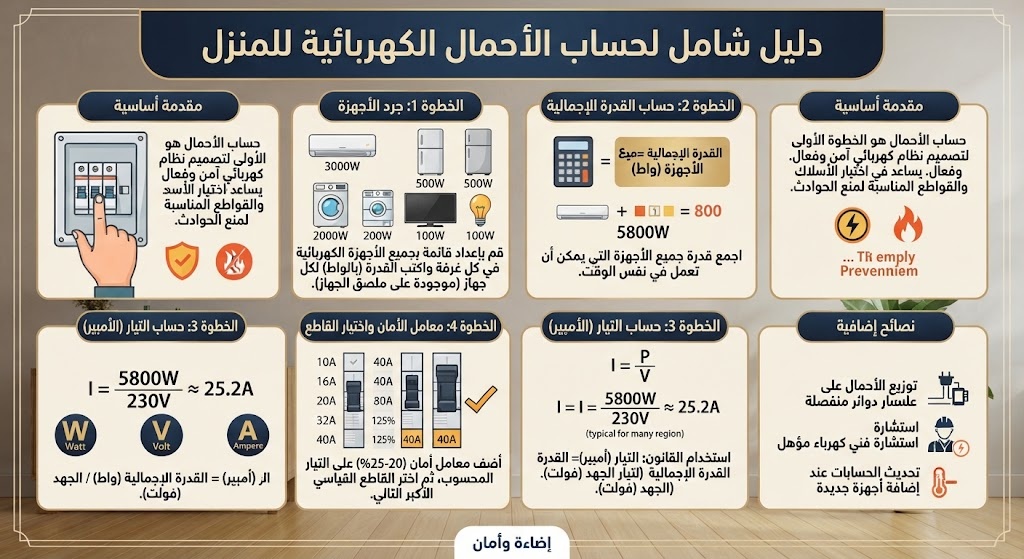

ليه حساب الأحمال الكهربائية خطوة أساسية قبل تأسيس البيت؟

قبل ما تبدأ تأسيس الكهرباء في بيت جديد، فيه سؤال مهم جدًا لازم يتجاوب عليه الأول: البيت ده محتاج كهرباء بقدرة قد إيه؟

السؤال شكله بسيط، لكن إجابته هي الأساس اللي هيتبني عليه جزء كبير من شبكة الكهرباء بالكامل؛ من مقاسات الأسلاك والكابلات، لحد القواطع، ولوحة التوزيع، وعدد الدوائر، وقدرة التغذية الرئيسية.

حساب الأحمال الكهربائية مش معناه إنك تجمع أرقام الأجهزة وخلاص. الفكرة أعمق من كده. أنت بتحاول تعرف إيه الأجهزة الموجودة؟ وقدرتها كام؟ وإيه اللي ممكن يشتغل في نفس الوقت؟ وإيه الأحمال اللي ممكن تضيفها بعد كام سنة؟

وده بيخلي تصميم الشبكة أكثر واقعية، بدل ما تكون مجرد تقديرات عشوائية.

وتوفر جنى لايت مجموعة واسعة من مستلزمات تأسيس الكهرباء، من بينها الأسلاك والكابلات والبواطات والفلكسيبل ولوازم الأسلاك ولوحات القواطع، ضمن قسم منتجات تأسيس الكهرباء.

الفرق بين الحمل الكهربائي والاستهلاك الفعلي للكهرباء

الحمل الكهربائي هو مقدار القدرة اللي الأجهزة محتاجاها أثناء التشغيل، وغالبًا بيتقاس بالوات أو الكيلووات.

أما استهلاك الكهرباء فهو كمية الطاقة اللي الجهاز استخدمها على مدار فترة زمنية، وده اللي بيظهر بشكل أساسي في حسابات استهلاك الكهرباء.

مثلًا، لو عندك جهاز قدرته 1000 وات واشتغل لمدة ساعة، فهو استهلك نظريًا حوالي 1 كيلووات-ساعة.

يعني ببساطة:

القدرة = الجهاز محتاج قد إيه في اللحظة دي.

الاستهلاك = الجهاز استخدم قد إيه خلال فترة زمنية.

والفرق ده مهم جدًا، لأن تصميم الشبكة الكهربائية بيعتمد على الأحمال والقدرات، بينما فاتورة الكهرباء مرتبطة بالطاقة المستهلكة.

إيه اللي ممكن يحصل لو تم تأسيس الشبكة بدون حساب الأحمال؟

لما التأسيس يتم من غير دراسة للأحمال، ممكن تظهر مشاكل كتير بعد السكن.

القاطع الرئيسي ممكن يفصل باستمرار. الأسلاك ممكن تسخن. يحصل هبوط في الجهد. بعض الأجهزة تشتغل بكفاءة أقل. والأسوأ إن سوء التصميم ممكن يرفع مخاطر الأعطال الكهربائية.

وفي الناحية التانية، لو تم المبالغة في حجم كل حاجة من غير حساب، ممكن تدفع تكلفة أعلى في الكابلات واللوحات والمكونات من غير داعي.

يعني الهدف مش إنك تعمل شبكة “أكبر ما يمكن”، لكن إنك تعمل شبكة مناسبة للحمل الحالي والمستقبلي.

العلاقة بين حساب الأحمال والأمان وكفاءة استهلاك الطاقة

لما الحمل يتحسب صح، كل عنصر في المنظومة بيكون له مكان منطقي: السلك مناسب، القاطع مناسب، والدوائر متوزعة بشكل أفضل.

وده بيساعد على تقليل الأحمال الزائدة، وتحسين الاعتمادية، وتقليل احتمالية ارتفاع حرارة الموصلات بسبب التحميل غير المناسب.

لكن مهم جدًا نوضح إن حساب الحمل لوحده مش كفاية؛ اختيار مقاطع الكابلات والقواطع وطريقة التنفيذ لازم يتم وفق التصميم والمعايير الكهربائية المناسبة، وخصوصًا في الأحمال الكبيرة.

أهم البيانات اللي لازم تعرفها قبل حساب الأحمال الكهربائية

قبل ما تمسك الآلة الحاسبة، اعمل حصر للأجهزة الموجودة والمتوقعة.

ورقة واحدة ممكن توفر عليك أخطاء كتير بعدين.

عدد الأجهزة الكهربائية الموجودة في المنزل

ابدأ بتقسيم الأجهزة حسب كل مكان:

غرفة المعيشة: تلفزيون، إضاءة، تكييف، مراوح، شواحن.

المطبخ: ثلاجة، فريزر، فرن، غسالة أطباق، ميكروويف، شفاط، غسالة.

غرف النوم: إضاءة، تكييف، تلفزيون، أجهزة مكتبية أو شواحن.

الحمامات: سخان، شفاط، إضاءة.

الخارج: إضاءة حديقة، بوابات كهربائية، مضخات، كاميرات وغيرها.

وبعد كده أضف الأجهزة اللي ناوي تشتريها مستقبلًا.

القدرة الكهربائية لكل جهاز وكيف تقرأ بيانات لوحة الجهاز

كل جهاز تقريبًا بيكون عليه ملصق بيانات أو Nameplate، وده ممكن تلاقي عليه الجهد، التيار، القدرة، التردد، وأحيانًا معامل القدرة.

لو مكتوب مثلًا:

220V – 10A

فده معناه إن الجهاز مصمم للعمل على جهد 220 فولت، والتيار المقنن له 10 أمبير.

وفي أجهزة تانية هتلاقي القدرة مكتوبة مباشرة:

1500W

وده يسهّل عملية الحصر.

لكن مع الأجهزة ذات الموتورات، زي بعض التكييفات والمضخات والثلاجات، الموضوع ممكن يكون أكثر تعقيدًا لأن القدرة الفعلية والتيار أثناء التشغيل مش دايمًا ثابتين.

عدد ساعات تشغيل الأجهزة وتأثيرها على الاستهلاك

عدد ساعات التشغيل مش بيحدد الحمل اللحظي فقط، لكنه مهم جدًا لحساب الاستهلاك.

جهاز قدرته 2000 وات لو اشتغل نصف ساعة مش زي جهاز بنفس القدرة بيشتغل 8 ساعات يوميًا.

عشان كده لازم تفرق بين تصميم الشبكة وتقدير استهلاك الطاقة.

تحديد الأجهزة ذات الأحمال العالية والأجهزة منخفضة الاستهلاك

مش كل الأجهزة تتعامل معاها بنفس الطريقة.

الأجهزة اللي تستحق اهتمام خاص هي اللي قدرتها عالية أو تيار بدء التشغيل بتاعها كبير، زي:

• التكييفات.
• السخانات.
• الأفران الكهربائية.
• بعض المضخات.
• الشوايات والأجهزة الحرارية.
• شواحن السيارات الكهربائية.

أما الإضاءة الحديثة، خصوصًا LED، فعادةً قدرتها أقل بكثير من الأحمال الحرارية الكبيرة.

فهم الوحدات الكهربائية المستخدمة في حساب الأحمال

لو الوحدات الكهربائية ملخبطة بالنسبة لك، الحساب كله ممكن يتحول لفوضى.

لكن بمجرد فهم الفرق بينهم، الموضوع بيبقى أبسط بكتير.

يعني إيه وات (W) وكيلووات (kW)؟

الوات هو وحدة قياس القدرة الكهربائية.

أما الكيلووات فهو:

1 كيلووات = 1000 وات

يعني لمبة قدرتها 10 وات تستهلك قدرة لحظية أقل بكثير من سخان قدرته 2000 وات.

الفرق بين الأمبير والفولت والوات

بشكل مبسط:

الفولت (V) بيعبر عن الجهد الكهربائي.

الأمبير (A) بيعبر عن التيار.

الوات (W) بيعبر عن القدرة.

وفي دائرة أحادية الطور، العلاقة المبسطة للحمل المقاومي تقريبًا:

القدرة = الجهد × التيار

أي:

P = V × I

لكن في الأحمال الحثية أو غير الخطية، لازم ناخد في الاعتبار عوامل إضافية زي معامل القدرة.

المعادلة الأساسية لحساب القدرة الكهربائية

لو عندك جهاز بيشتغل على جهد 220 فولت ويسحب 5 أمبير، فالحساب المبسط يكون:

220 × 5 = 1100 وات

أي حوالي 1.1 كيلووات.

لكن ده مثال تعليمي مبسط، والبيانات الفعلية للجهاز هي المرجع الأفضل، خصوصًا لو الجهاز موتور أو يحتوي على إلكترونيات قدرة.

إمتى نستخدم معامل القدرة في الحسابات؟

في الأحمال التي تحتوي على محركات أو ملفات أو إلكترونيات قدرة، القدرة الظاهرية والقدرة الفعلية ممكن يختلفوا.

في حالة التيار المتردد أحادي الطور، يمكن استخدام العلاقة التقريبية:

P = V × I × PF

حيث PF هو معامل القدرة.

أما في أنظمة الثلاثة فاز، فالحساب له صيغة مختلفة، وبيحتاج بيانات دقيقة عن الجهد بين الفازات ومعامل القدرة.

إزاي تحسب الحمل الكهربائي لكل جهاز في المنزل؟

أفضل طريقة هي إنك تعمل جدول بسيط يحتوي على:

الأرقام هنا مجرد مثال توضيحي، ومينفعش تستخدمها بدل بيانات الأجهزة الفعلية.

حساب حمل الإضاءة بطريقة بسيطة

لو عندك 20 لمبة، وكل لمبة قدرتها 10 وات:

20 × 10 = 200 وات

يعني الحمل المتصل للإضاءة هو 200 وات.

واستخدام لمبات LED المناسبة بيساعد على تقليل قدرة دوائر الإنارة مقارنة بمصادر إضاءة أعلى استهلاكًا.

وتوفر جنى لايت مجموعة كبيرة من وحدات الإضاءة واللمبات، ويمكن الاطلاع على المنتجات المتاحة من خلال قسم منتجات التشطيب الكهربائي والإضاءة.

حساب أحمال الأجهزة المنزلية مثل الثلاجة والغسالة والتلفزيون

بالنسبة للأجهزة المنزلية، الأفضل الاعتماد على بيانات الشركة المصنعة بدل الاعتماد على أرقام عامة من الإنترنت.

الثلاجة مثلًا فيها ضاغط بيشتغل ويفصل، والغسالة فيها موتور ومكونات إلكترونية وسخان في بعض البرامج، وبالتالي الحمل مش ثابت طول الوقت.

أما التلفزيون، فغالبًا قدرته أقل من الأجهزة الحرارية، لكن برضه بيانات الجهاز هي المرجع.

حساب أحمال التكييفات والسخانات والأفران الكهربائية

هنا لازم نركز.

الأجهزة الحرارية وأجهزة التكييف ممكن تمثل جزءًا كبيرًا من حمل المنزل، وبالتالي لازم تتراجع بياناتها بعناية.

السخان مثلًا ممكن يكون من الأحمال العالية، وكذلك الفرن الكهربائي.

أما التكييف، فلا ينفع الاعتماد فقط على مساحة الغرفة لتحديد الحمل الكهربائي؛ لازم تتراجع قدرة الوحدة، نوعها، وكفاءة التشغيل، وبياناتها الكهربائية.

التعامل مع الأجهزة اللي بيكون استهلاكها متغير أثناء التشغيل

بعض الأجهزة لا تعمل بقدرة ثابتة طوال الوقت.

الثلاجة مثال واضح. الضاغط يشتغل لفترة، وبعدها يفصل.

والتكييفات الحديثة المزودة بتقنية Inverter ممكن تغير قدرة التشغيل وفق الحمل الحراري المطلوب.

لذلك لازم نفرق بين الحمل المقنن والحمل الفعلي أثناء التشغيل.

حساب إجمالي الأحمال الكهربائية للمنزل

بعد ما جمعت كل الأجهزة، تبدأ مرحلة التجميع.

جمع قدرات جميع الأجهزة الكهربائية

لو عندك:

• إضاءة: 300 وات.
• أجهزة إلكترونية: 700 وات.
• أجهزة منزلية: 2000 وات.
• تكييفات: 4000 وات.
• سخان: 2000 وات.

فالحمل المتصل النظري:

300 + 700 + 2000 + 4000 + 2000 = 9000 وات

أي:

9 كيلووات

لكن هنا فيه نقطة مهمة جدًا: ده الحمل المتصل، مش بالضرورة الحمل الفعلي اللي هيشتغل عليه المنزل في نفس اللحظة.

مثال عملي لحساب إجمالي الحمل في منزل متوسط

لنفترض منزل فيه مجموعة من الأحمال بإجمالي متصل قدره 10 كيلووات.

ده لا يعني بالضرورة إن العداد أو القاطع الرئيسي لازم يتعامل مع 10 كيلووات بشكل دائم، لأن بعض الأجهزة لا تعمل معًا وبأقصى قدرتها طوال الوقت.

لكن تحديد الحمل المطلوب فعليًا لازم يتم وفق طبيعة الاستخدام والمعايير المحلية والتصميم الهندسي.

الفرق بين الحمل المتصل والحمل المتوقع أثناء التشغيل

الحمل المتصل Connected Load: مجموع قدرات الأحمال المركبة.

حمل الطلب Demand Load: الحمل المتوقع أن يتم سحبه فعليًا في ظروف التشغيل.

والفرق بينهم مهم جدًا عند تصميم التغذية الرئيسية.

ليه مش كل الأجهزة بتشتغل بأقصى قدرة في نفس الوقت؟

لأن الحياة اليومية مش جدول تشغيل آلي.

السخان ممكن يشتغل فترة ويقف. الغسالة ممكن تشتغل ساعة. الفرن مش شغال طول اليوم. والثلاجة بتفصل وتشغل الضاغط حسب الحاجة.

لكن ده مش معناه إنك تقلل التصميم بشكل عشوائي؛ الأحمال الحرجة والمحتملة لازم تتحسب بعناية.

ما هو معامل الطلب (Demand Factor) ودوره في حساب الأحمال؟

معامل الطلب بيساعد المهندس ينتقل من سيناريو “كل الأجهزة شغالة بكامل قدرتها” إلى تقدير أكثر واقعية للحمل المتوقع.

الفرق بين الحمل المتصل وحمل الطلب

لو مجموع قدرات الأجهزة 15 كيلووات، لكن الحمل المتوقع أثناء ظروف الاستخدام القصوى أقل من الرقم ده، هنا يظهر دور معامل الطلب.

بشكل مبسط:

Demand Factor = Maximum Demand ÷ Connected Load

لكن قيمة المعامل مش رقم ثابت لكل المنازل؛ بتختلف حسب طبيعة الأحمال والاستخدام والتصميم والمعايير المعتمدة.

إمتى نستخدم معامل الطلب في تصميم الشبكة؟

بيستخدم في تقدير الحمل المطلوب على التغذية واللوحات وبعض أجزاء النظام الكهربائي.

لكن لازم استخدامه بحذر، لأن تطبيق معامل غير مناسب ممكن يؤدي إلى تقليل سعة الشبكة عن احتياجاتها الفعلية.

إزاي يساعد معامل الطلب في الوصول لحساب أكثر واقعية؟

بدل ما تصمم الشبكة وكأن كل جهاز هيشتغل بأقصى حمل في اللحظة نفسها، بتحاول تقدير السيناريو الواقعي الأعلى.

وده ممكن يؤدي لتصميم أكثر كفاءة من ناحية التكلفة، بشرط إن الحساب يتم بشكل هندسي سليم.

أخطاء شائعة عند تقدير الحمل المتوقع للمنزل

أخطر الأخطاء هي:

• استخدام معامل طلب عشوائي.
• تجاهل الأحمال الكبيرة.
• الاعتماد على متوسط استهلاك غير مناسب.
• عدم توقع التوسعات المستقبلية.
• الخلط بين استهلاك الطاقة وحمل الطلب.

حساب الأحمال حسب كل مساحة داخل المنزل

تقسيم البيت لمناطق بيسهل عملية الحصر والتوزيع.

حساب الأحمال الكهربائية لغرفة المعيشة

ابدأ بالإضاءة، ثم المقابس، ثم التلفزيون والأجهزة الإلكترونية، وبعدها التكييف أو أي جهاز إضافي.

ويفضل ألا تعتمد على عدد المقابس فقط، بل تفكر في الأجهزة اللي هتتوصّل فعليًا بها.

حساب أحمال غرف النوم

غالبًا هتلاقي إضاءة، شواحن، تلفزيون، تكييف، وممكن مكتب أو كمبيوتر.

والأحمال الصغيرة المتعددة ممكن تتجمع وتكون مؤثرة، حتى لو كل جهاز لوحده استهلاكه محدود.

حساب الأحمال في المطبخ والأجهزة عالية الاستهلاك

المطبخ من أكثر الأماكن اللي تستحق دراسة دقيقة، بسبب تجمع عدد كبير من الأجهزة.

فرن، سخان، غسالة، غسالة أطباق، ميكروويف، ثلاجة، فريزر وغيرها.

هنا تحديد الدوائر المستقلة للأحمال الكبيرة بيكون مهم جدًا.

حساب أحمال الحمام والسخان

السخان من الأحمال اللي لازم تتحسب بوضوح، مع مراعاة وسيلة الحماية المناسبة والتأريض ومتطلبات التركيب الآمن.

حساب أحمال الجراج والحديقة والمساحات الخارجية

ما تنساش الأحمال الخارجية.

ممكن يكون عندك إضاءة خارجية، مضخة، بوابة كهربائية، كاميرات، أو شاحن سيارة كهربائية في المستقبل.

حساب حمل أجهزة التكييف والتدفئة

التكييف ممكن يكون من أكبر الأحمال في المنزل، خصوصًا خلال فترات الذروة.

ليه التكييف من أهم الأحمال اللي لازم تتحسب بدقة؟

لأن عدد وحدات التكييف وقدرتها ممكن يغير شكل الحمل الكلي للمنزل بالكامل.

ولو عندك عدة وحدات بتشتغل في نفس الوقت، تأثيرها على الحمل الرئيسي بيكون واضح جدًا.

حساب قدرة التكييف المناسبة لكل مساحة

اختيار قدرة التكييف نفسها مش مجرد “المساحة × رقم ثابت”.

لازم يتاخد في الاعتبار:

• مساحة الغرفة.
• ارتفاع السقف.
• اتجاهات النوافذ.
• العزل.
• عدد الأشخاص.
• الأحمال الحرارية الداخلية.
• طبيعة المبنى.

وبعد تحديد قدرة التكييف، يتم الرجوع لبياناته الكهربائية لتحديد الحمل المطلوب على الشبكة.

تأثير عدد أجهزة التكييف على الحمل الكلي للمنزل

كل وحدة إضافية ممكن تضيف حملًا مهمًا.

عشان كده منزل فيه 4 أو 5 تكييفات مش بيتصمم كهربائيًا بنفس طريقة منزل يعتمد على تكييف واحد.

الأحمال الإضافية الناتجة عن أنظمة التدفئة والسخانات

أي نظام تدفئة كهربائي أو سخان إضافي لازم يدخل في جدول الأحمال.

خصوصًا الأجهزة الحرارية، لأنها غالبًا من الأحمال الأعلى قدرة.

حساب أحمال المطبخ والأجهزة الكهربائية الثقيلة

المطبخ ممكن يكون “محطة الطاقة” الصغيرة داخل البيت.

الحمل الكهربائي للفرن والبوتاجاز الكهربائي

الأفران والبوتاجازات الكهربائية لازم تتراجع بياناتها بدقة، لأنها ممكن تكون من الأحمال الكبيرة.

والأفضل تخصيص دائرة مناسبة لها وفق تصميم الكهرباء.

حساب حمل غسالة الأطباق والغسالة والثلاجة

الغسالة وغسالة الأطباق ممكن تحتوي على سخان داخلي، بالإضافة للموتور.

الثلاجة مختلفة لأنها لا تعمل بقدرة ثابتة.

لذلك الأفضل تسجيل بيانات كل جهاز بشكل منفصل بدل وضع رقم افتراضي واحد لكل الأجهزة.

أحمال أجهزة الميكروويف والخلاطات والأجهزة الصغيرة

الجهاز الصغير مش معناه بالضرورة إن قدرته قليلة.

الميكروويف مثلًا ممكن يكون قدرته أعلى من مجموعة أجهزة إلكترونية صغيرة مجتمعة.

إزاي نوزع أجهزة المطبخ على الدوائر الكهربائية؟

الأجهزة عالية الحمل يفضل تصميم دوائر مناسبة ومستقلة لها وفق متطلبات التصميم.

أما المقابس العامة، فتتوزع على دوائر منفصلة بحيث مايبقاش كل حمل المطبخ متجمع في خط واحد.

تحويل الأحمال الكهربائية من وات إلى أمبير

تحويل القدرة إلى تيار مهم جدًا عند تصميم الدوائر والقواطع والكابلات.

المعادلة المستخدمة في حساب التيار الكهربائي

في دائرة أحادية الطور لحمل بسيط:

I = P ÷ V

يعني لو الحمل 2200 وات على 220 فولت:

2200 ÷ 220 = 10 أمبير

أما لو معامل القدرة مهم، فتكون العلاقة التقريبية:

I = P ÷ (V × PF)

وفي الثلاثة فاز توجد معادلة مختلفة.

مثال عملي لتحويل قدرة جهاز من وات إلى أمبير

جهاز قدرته 1100 وات ويعمل على 220 فولت:

I = 1100 ÷ 220

I = 5 أمبير

لكن عند اختيار القاطع والكابل، ماينفعش تعتمد على الناتج وحده؛ لازم تراجع طبيعة الحمل وظروف التركيب والتيار المقنن ومتطلبات الحماية.

الفرق بين أنظمة الكهرباء أحادية الطور وثلاثية الطور

المنزل السكني ممكن يكون بتغذية أحادية الطور أو ثلاثية الطور حسب طبيعة المبنى ومتطلبات الحمل ونظام التغذية المتاح.

التغذية ثلاثية الطور بتكون مفيدة في الأحمال الأكبر أو المنشآت اللي تحتاج توزيعًا على ثلاث فازات.

وتوفر جنى لايت لوحات توزيع ثلاثية الطور من علامات معروفة، ومنها لوحات ABB ثلاثية الطور، مع خيارات متعددة لعدد الخطوط.

إمتى تحتاج لمراجعة قدرة التغذية الرئيسية؟

لو إجمالي الأحمال كبير، أو عندك عدد كبير من التكييفات، أو سخانات وأفران كهربائية، أو ناوي تضيف شاحن سيارة كهربائية، لازم تتم مراجعة التغذية الرئيسية بواسطة متخصص.

ما تعتمدش على رقم واحد محفوظ.

تحديد مقاس الأسلاك بناءً على الأحمال الكهربائية

بعد حساب التيار، يبدأ التفكير في الكابل.

لكن اختيار مقطع الكابل مش عملية “الأمبير يساوي مقاس السلك” وخلاص.

العلاقة بين قيمة الحمل ومقطع الكابل

كل كابل له قدرة على حمل تيار معين في ظروف محددة.

لكن نفس مقطع الكابل ممكن تكون قدرته المسموح بها مختلفة حسب طريقة التركيب ودرجة الحرارة وعدد الكابلات المحيطة.

وعشان كده لازم الرجوع لجداول الكابلات والمعايير المناسبة.

تأثير طول الكابل على هبوط الجهد

كلما زاد طول المسار، زادت أهمية حساب هبوط الجهد.

وده مهم بشكل خاص في المسارات الطويلة، والجراجات، والحدائق، والمباني ذات المساحات الكبيرة.

ليه مينفعش نختار مقاس السلك بالاعتماد على الأمبير فقط؟

لأن التيار مش العامل الوحيد.

فيه:

• طول الكابل.
• طريقة التمديد.
• درجة الحرارة.
• عدد الكابلات المتجاورة.
• نوع العازل.
• نوع الحمل.
• متطلبات هبوط الجهد.

وعشان كده اختيار الكابل لازم يتم كجزء من تصميم متكامل.

أهمية مراعاة طريقة تركيب الكابل ودرجة الحرارة

الكابل داخل ماسورة مش بالضرورة له نفس ظروف الكابل الممدد بطريقة مختلفة.

ودرجة الحرارة العالية ممكن تؤثر على القدرة المسموح بها للكابل.

لذلك التفاصيل الصغيرة هنا مش صغيرة فعلًا.

اختيار القواطع الكهربائية المناسبة للأحمال

القاطع الكهربائي مش مجرد مفتاح يفصل الكهرباء.

هو عنصر حماية أساسي في الدائرة.

إزاي تختار سعة القاطع لكل دائرة؟

القاطع لازم يتوافق مع تصميم الدائرة والكابل والحمل.

اختيار قاطع أكبر من قدرة الكابل ممكن يكون خطر، لأنه يسمح بمرور تيار أعلى قبل الفصل.

العلاقة بين القاطع الكهربائي ومقطع السلك

لازم يكون فيه تناغم بين:

الحمل → الكابل → القاطع

مينفعش تختار كل عنصر لوحده.

وتوفر جنى لايت مجموعة واسعة من مكونات لوحات القواطع، بما فيها قواطع MCB وMCCB وأنواع أخرى، ضمن قسم لوح قواطع الكهرباء.

الفرق بين قاطع الحماية من زيادة التيار وقاطع التسرب الأرضي

قواطع زيادة التيار بتحمي الدائرة من ظروف زي الحمل الزائد والقصر حسب نوع القاطع.

أما أجهزة الحماية من التسرب الأرضي، فوظيفتها مختلفة ومرتبطة باكتشاف تيارات التسرب وحماية الأشخاص والمنظومة حسب نوع الجهاز وتركيبه.

جنى لايت توفر أيضًا منتجات Earth Leakage.

أخطاء اختيار القواطع الأكبر من قدرة الكابل

دي من الأخطاء اللي لازم تتجنبها.

القاطع مش بيتختار علشان “مايفصلش”.

لو القاطع أكبر من قدرة الكابل، ممكن الدائرة تتعرض لتيار غير آمن من غير ما القاطع يفصل في الوقت المناسب.

توزيع الأحمال على الدوائر الكهربائية

بعد الحساب، تأتي مرحلة التوزيع.

وهنا التصميم الذكي يفرق جدًا.

ليه لازم نقسم أحمال المنزل على أكتر من دائرة؟

لو كل البيت على دائرة واحدة، أي مشكلة صغيرة ممكن تفصل البيت كله.

لكن لما الأحمال تتقسم، كل دائرة تقدر تتعامل مع مجموعة محددة من الاستخدامات، والصيانة تبقى أسهل.

تخصيص دوائر مستقلة للأجهزة عالية الاستهلاك

التكييفات، السخانات، الأفران والأجهزة ذات الحمل المرتفع ممكن تحتاج دوائر مخصصة وفق التصميم.

ده يقلل التزاحم الكهربائي على الدوائر العامة.

توزيع دوائر الإنارة والمقابس بشكل عملي

من الأفضل توزيع الإنارة والمقابس على دوائر متعددة بدل ما يكون كل شيء معتمد على خط واحد.

إزاي نحقق توازن أفضل بين الدوائر والأحمال؟

في النظام أحادي الطور، الأمر أبسط نسبيًا، لكن في الثلاثة فاز لازم يتم توزيع الأحمال على الفازات بشكل متوازن قدر الإمكان وفق التصميم.

حساب قدرة لوحة التوزيع الرئيسية للمنزل

لوحة التوزيع هي قلب الشبكة الكهربائية.

وهي المكان اللي بتتجمع فيه دوائر الحماية والتوزيع.

تحديد الحمل المطلوب للوحة الرئيسية

الحمل المتوقع، وعدد الدوائر، والتوسعات المستقبلية كلها بتدخل في اختيار اللوحة.

جنى لايت توفر عددًا كبيرًا من حلول لوحات التوزيع، بما فيها لوحات بعدد خطوط مختلف.

اختيار عدد القواطع والدوائر داخل اللوحة

مش لازم تختار اللوحة على عدد الدوائر الحالية فقط.

لو عندك 10 دوائر اليوم وممكن تضيف 4 أو 5 مستقبلًا، ترك مساحة مناسبة ممكن يوفر عليك تغيير اللوحة بالكامل بعدين.

حساب السعة المناسبة للقاطع الرئيسي

القاطع الرئيسي لازم يتم تحديده بناءً على الحمل المتوقع، وقدرة التغذية، ومقطع الكابل الرئيسي، ومتطلبات الحماية.

وده قرار هندسي، مش مجرد اختيار أكبر أمبير متاح.

أهمية ترك مساحة للتوسعات المستقبلية

اللوحة اللي مفيهاش مكان لأي إضافة مستقبلية ممكن تتحول لمشكلة بعد سنوات.

عشان كده المساحة الاحتياطية مش رفاهية.

ومن الخيارات المتاحة لدى جنى لايت لوحات ABB المتبورة بعدد 12 و18 و24 و36 خطًا.

إضافة هامش أمان للأحمال المستقبلية

البيت اللي بتأسسه النهارده ممكن يبقى مختلف تمامًا بعد خمس أو عشر سنين.

ليه لازم تحسب الأجهزة اللي ممكن تضيفها بعدين؟

لأن الأجهزة بتزيد.

تكييف جديد، فرن كهربائي، غسالة أطباق، شاحن سيارة، نظام سمارت هوم.

كل إضافة ممكن تغير الحمل.

تجهيز الشبكة لاستقبال أجهزة منزلية جديدة

من الأفضل التخطيط من البداية لدوائر إضافية ومساحات احتياطية في اللوحة، مع مراجعة سعة الكابلات والتغذية الرئيسية.

تأثير السيارات الكهربائية والطاقة الشمسية على الأحمال المستقبلية

شاحن السيارة الكهربائية ممكن يمثل حملًا مهمًا نسبيًا، وبالتالي لازم يدخل ضمن الدراسة لو مخطط له.

أما الطاقة الشمسية، فمش معناها ببساطة إن الحمل الكهربائي اختفى؛ النظام الشمسي، والإنفرتر، والبطاريات، وطريقة الربط كلها لها اعتبارات تصميمية مختلفة.

إزاي تمنع إعادة تأسيس الشبكة بعد كام سنة؟

خطط للتوسعات من البداية.

مش لازم تشتري كل شيء الآن، لكن لازم تسيب الشبكة مستعدة لاستقبال التغيير.

أخطاء شائعة عند حساب الأحمال الكهربائية للمنزل

الاعتماد على مجموع وات الأجهزة فقط

جمع الوات مفيد كنقطة بداية، لكنه مش نهاية التصميم.

لازم تدرس حمل الطلب، نوع الحمل، التيار، هبوط الجهد، وطريقة التوزيع.

تجاهل الأحمال الكبيرة أو المؤقتة

بعض الأحمال ممكن تشتغل لفترات قصيرة لكنها كبيرة جدًا.

تجاهلها ممكن يعمل فجوة في التصميم.

اختيار الأسلاك والقواطع قبل حساب الحمل

ده عكس الترتيب الصحيح.

الأصل إنك تبدأ بالحمل، وبعدها تحدد الدوائر، ثم الكابلات والحماية وفق التصميم.

عدم مراعاة الأحمال المستقبلية

بيت النهارده مش بالضرورة هو بيت بكرة.

المبالغة في تقدير الأحمال بدون دراسة فعلية

المبالغة ممكن تزود التكلفة بدون فائدة حقيقية.

الهدف هو الوصول إلى تصميم متزن، لا إلى شبكة مبالغ في حجمها.

مثال عملي متكامل لحساب الأحمال الكهربائية لمنزل

خلينا ناخد مثال تعليمي مبسط.

لنفترض إن عندنا منزل يحتوي على:

إذن الحمل المتصل الافتراضي:

9000 وات = 9 كيلووات

لكن الرقم ده مش معناه تلقائيًا إن القاطع الرئيسي لازم يتحدد مباشرة على أساس 9 كيلووات.

حصر الأجهزة والقدرات الكهربائية

أول خطوة هي تسجيل الأجهزة وقدرة كل جهاز من بياناته الفعلية.

حساب الحمل المتصل للمنزل

نجمع قدرات الأحمال الموجودة:

300 + 700 + 2000 + 4000 + 2000 = 9000 وات

تقدير الحمل المتوقع أثناء التشغيل

هنا نبدأ نسأل:

هل السخان شغال في نفس وقت الفرن؟

هل كل التكييفات شغالة؟

هل الغسالة تعمل في نفس الوقت؟

هل فيه أحمال إضافية متوقعة؟

من هنا يبدأ تقدير حمل الطلب وفق طبيعة الاستخدام والتصميم.

تحويل الحمل إلى أمبير

لو استخدمنا مثالًا مبسطًا على 220 فولت:

9000 ÷ 220 ≈ 40.9 أمبير

لكن ده مجرد تحويل حسابي للحمل المتصل، ومش توصية بقاطع أو عداد معين.

تحديد القاطع الرئيسي المناسب

القاطع الرئيسي يتحدد بعد دراسة الحمل المتوقع، وقدرة التغذية، ومقطع الكابل، وشروط الحماية.

اختيار مقاطع الكابلات وتوزيع الدوائر

بعد تحديد التيارات المطلوبة لكل دائرة، يتم اختيار الكابلات والقواطع وفق الجداول والمعايير وطريقة التركيب.

هل يمكن حساب الأحمال الكهربائية بنفسك؟

أيوه، ممكن تعمل حصرًا أوليًا للأحمال بنفسك.

لكن ده مختلف عن التصميم الكهربائي الاحترافي.

الحالات البسيطة اللي ممكن صاحب المنزل يحسبها بنفسه

ممكن تعمل جدول بالأجهزة وقدراتها وتطلع الحمل المتصل.

دي خطوة ممتازة قبل ما تتكلم مع الكهربائي أو المهندس.

الحالات اللي تحتاج مهندس كهرباء متخصص

لو عندك:

• أحمال كبيرة.
• تكييفات متعددة.
• فيلا كبيرة.
• أكثر من طابق.
• تغذية ثلاثية الطور.
• مولد.
• نظام طاقة شمسية.
• شاحن سيارة كهربائية.

هنا الأفضل أن التصميم والحسابات النهائية تتم بواسطة متخصص.

أهمية مراجعة الحسابات قبل تنفيذ التمديدات

الغلط على الورق سهل تعديله.

الغلط بعد تكسير الحوائط وتركيب الكابلات واللوحات مكلف جدًا.

استخدام جداول الأحمال بدل الاعتماد على التقديرات العشوائية

جدول الأحمال بيخلي الصورة واضحة.

الجهاز، العدد، القدرة، الدائرة، التيار المتوقع، القاطع، والكابل.

كل حاجة في مكانها.

نصائح لتقليل الأحمال واستهلاك الكهرباء في المنزل

حساب الأحمال مش معناه إننا نقبل استهلاك عالي وخلاص.

التصميم الذكي ممكن يقلل الاستهلاك من الأساس.

اختيار أجهزة كهربائية أكثر كفاءة

لما تختار أجهزة ذات كفاءة أعلى، أنت بتقلل الطاقة المطلوبة على مدار فترة التشغيل.

استخدام إضاءة LED لتقليل حمل الإنارة

الإضاءة LED من الحلول العملية لتقليل قدرة دوائر الإنارة مقارنة بتقنيات إضاءة تقليدية أعلى استهلاكًا.

وتقدر تتصفح مجموعة وحدات الإضاءة واللمبات المتاحة من جنى لايت لاختيار المنتجات المناسبة لمشروعك.

تجنب تشغيل الأجهزة عالية الاستهلاك في نفس الوقت

في بعض المنازل، تنظيم التشغيل نفسه ممكن يقلل الحمل اللحظي.

مثلًا، لو عندك عدة أجهزة حرارية كبيرة، تشغيلها في نفس الوقت ممكن يرفع الحمل بشكل كبير.

الصيانة الدورية للأجهزة وتأثيرها على كفاءة التشغيل

الجهاز اللي بيشتغل في ظروف غير مثالية ممكن يحتاج طاقة أكبر أو يعمل لفترة أطول.

الصيانة مش بس للحفاظ على الجهاز؛ أحيانًا هي جزء من إدارة الطاقة.

استخدام أنظمة التحكم والإضاءة الذكية لإدارة الأحمال

أنظمة التحكم الذكي ممكن تساعد في تشغيل الإضاءة حسب الحاجة، وإيقاف الأحمال غير الضرورية، وتنظيم بعض سيناريوهات التشغيل.

وتوفر جنى لايت أيضًا حلول التحكم في الإضاءة Smart Home.

الأسئلة الشائعة حول حساب الأحمال الكهربائية للمنزل

إزاي أحسب الحمل الكهربائي الإجمالي للمنزل؟

اعمل حصر لكل الأجهزة، سجل قدرة كل جهاز، واضرب القدرة في العدد، وبعدها اجمع الأحمال للحصول على الحمل المتصل.

لكن تحديد الحمل المطلوب فعليًا للتغذية الرئيسية يحتاج دراسة حمل الطلب وطبيعة الاستخدام.

كام أمبير يحتاج منزل متوسط؟

مفيش رقم واحد ينفع لكل البيوت.

الاحتياج بيتغير حسب مساحة المنزل، عدد الأجهزة، التكييفات، السخانات، الأفران، طريقة الاستخدام، ونظام التغذية.

عشان كده ماينفعش نقول “كل منزل محتاج X أمبير” من غير بيانات.

هل مجموع وات كل الأجهزة هو الحمل الحقيقي للمنزل؟

هو يمثل الحمل المتصل، لكنه مش بالضرورة الحمل الأقصى الفعلي اللي هيتسحب في نفس اللحظة.

وده أحد أهم أسباب استخدام مفهوم حمل الطلب.

إزاي أعرف إن عداد الكهرباء الحالي مناسب لأحمال المنزل؟

لازم تقارن قدرة التغذية المتاحة بالحمل المتوقع بعد دراسة الأحمال، مع مراعاة التوسعات المستقبلية.

لو فيه شك، الأفضل مراجعة مهندس كهرباء أو الجهة المسؤولة عن التغذية.

هل التكييفات بتأثر بشكل كبير على الحمل الكهربائي؟

آه، ممكن يكون تأثيرها كبير جدًا، خصوصًا مع تعدد الوحدات وتشغيلها في نفس الوقت.

وعشان كده التكييفات لازم تدخل في حساب الأحمال من البداية.

هل لازم أزود هامش أمان عند تصميم الشبكة؟

لازم يكون التصميم فيه سعة مناسبة للتشغيل والتوسعات، لكن الهامش مش معناه اختيار أكبر مقاس متاح بشكل عشوائي.

المطلوب هو هامش محسوب وفق التصميم والمعايير.

إمتى أحتاج كهرباء ثلاثية الأوجه للمنزل؟

ده بيتحدد حسب حجم الأحمال، وطبيعة الأجهزة، ونظام التغذية المتاح من شركة الكهرباء.

لو الحمل كبير أو فيه تجهيزات تتطلب ثلاثي الأوجه، هنا تتم دراسة الخيار بواسطة متخصص.

الخلاصة: احسب الحمل صح قبل ما تمد أول سلك

حساب الأحمال الكهربائية هو اللحظة اللي بتحول فيها احتياجات البيت من مجرد قائمة أجهزة إلى تصميم كهربائي قابل للتنفيذ.

ابدأ بحصر الأجهزة.

اعرف قدرة كل جهاز.

اجمع الحمل المتصل.

قدّر الحمل المتوقع.

بعدها يتم تحديد الدوائر والكابلات والقواطع ولوحة التوزيع وفق التصميم الهندسي المناسب.

والأهم: ما تختارش السلك أو القاطع أو اللوحة لمجرد إن “ده المقاس اللي بنستخدمه في كل البيوت”. كل منزل له ظروفه وأحماله وطريقة تشغيله.

التخطيط الصحيح يوفر تكلفة التأسيس والصيانة مستقبلًا

كل دقيقة بتقضيها في التخطيط قبل التكسير والتركيب ممكن توفر عليك تكلفة كبيرة بعدين.

ولو بتجهز بيت جديد، جنى لايت توفر مجموعة متكاملة من منتجات تأسيس الكهرباء، وتشمل الأسلاك والكابلات، البواطات، الفلكسيبل، لوازم الأسلاك، ولوحات القواطع.

حساب الأحمال هو الأساس لشبكة كهربائية آمنة وقابلة للتوسع

الشبكة الجيدة مش بس اللي تشتغل النهارده.

هي الشبكة اللي تقدر تستوعب احتياجاتك بكفاءة، وتكون منظمة وقابلة للتطوير، من غير ما تضطر تبدأ التأسيس من الصفر كل كام سنة.

مراجعة التصميم مع متخصص قبل التنفيذ تحمي المنزل من مشاكل كثيرة

الحسابات الأولية مفيدة جدًا لفهم احتياجات المنزل، لكن التصميم النهائي للكابلات والقواطع ولوحة التوزيع والتأريض والحماية لازم يتراجع بواسطة متخصص مؤهل، خصوصًا مع الأحمال الكبيرة أو الأنظمة ثلاثية الطور.

وفي النهاية، الكهرباء مش مجال للمجازفة. احسب الحمل الأول، صمّم الشبكة بعده، وبعدها ابدأ التأسيس. دي أبسط قاعدة ممكن تحمي بيت كامل من سلسلة طويلة من المشاكل.
